  • 7噸推力伺服電動缸

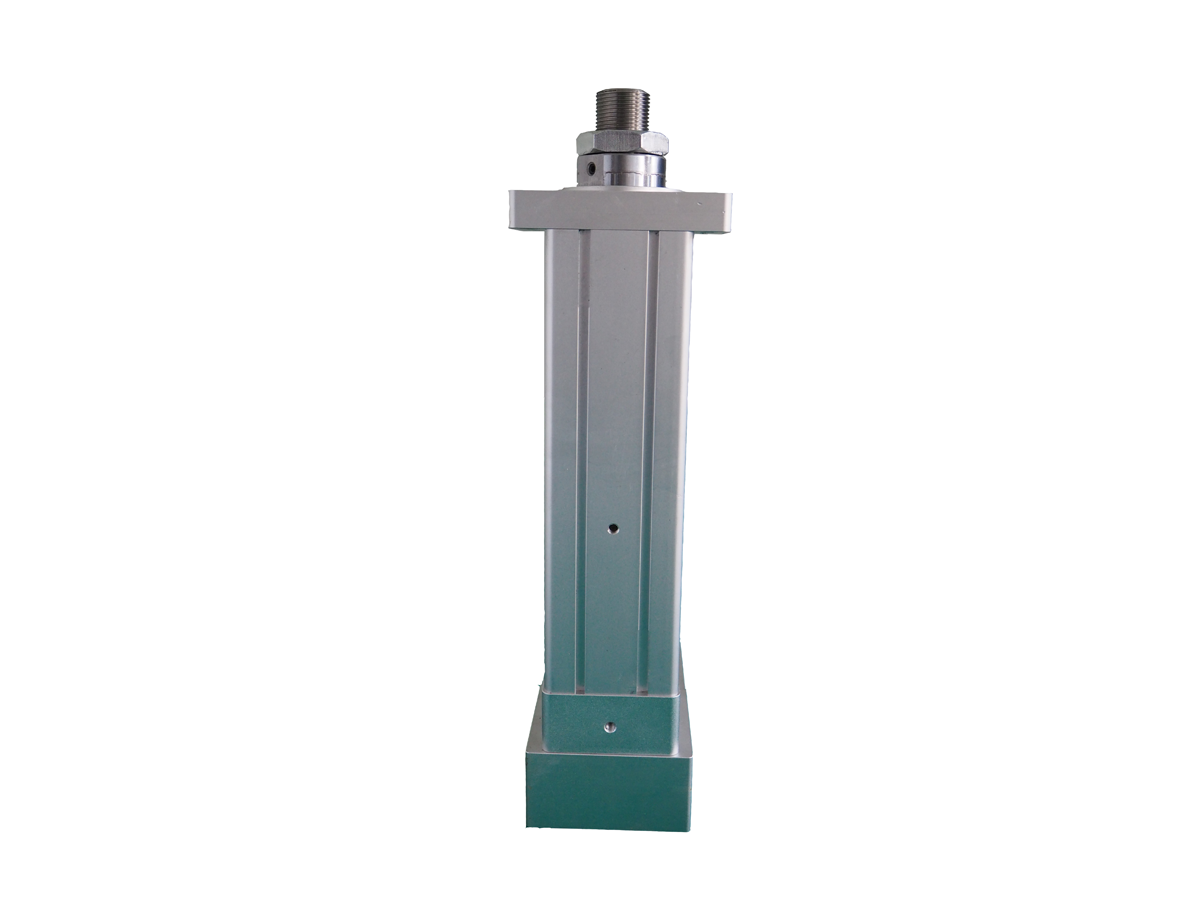

7噸推力伺服電動缸
型號:DJD140 缸徑:120 電機安裝方式;可定制 絲桿導程:10/20 最大行程:1000mm 最大出力:70KN 電機功率:3~7.5KW 最大速度:250mm/s 重復定位精度:±0.02mm 防護等級:IP65
全國熱線

18998069367

產品簡介 / Introduction

電動缸輸出力計算

電機輸出扭矩與電動缸輸出力的關系

F:電動缸輸出力(KN)    T:電機輸出扭矩(N.m)       R:減速比    L:絲桿導程
η:機械效率(一般建議值為85%,但效率取值跟實際工況有關,也會發生變化,選型時請根據實際清空做相應調整。)

電動缸壽命計算

電動缸的壽命,一般指電動缸內部使用的絲桿的壽命,我們可以分為3個部分:a使用壽命,取決于電動缸使用條件,如工作強敵、工作環境、潤滑的種類和后期維護的頻率等;b精度壽命,因磨損導致的精度劣化;c絲桿的疲勞壽命,可以通過絲桿的疲勞壽命計算得出,以下為電動缸的疲勞壽命計算方法:

Ls:電動缸使用壽命
Fm:電動缸承受的軸向平均負載(KN)
Ca:絲桿螺母的基本額定動負載(KN)<請參考絲桿具體性能指標>

負載系數 fw
震動與沖擊速度(V)fw
V<15(m/min)1.0~1.2
15<v<60(m min)1.2~1.5
V>60(m/min)1.5~3.0

電動缸平均軸向負載計算

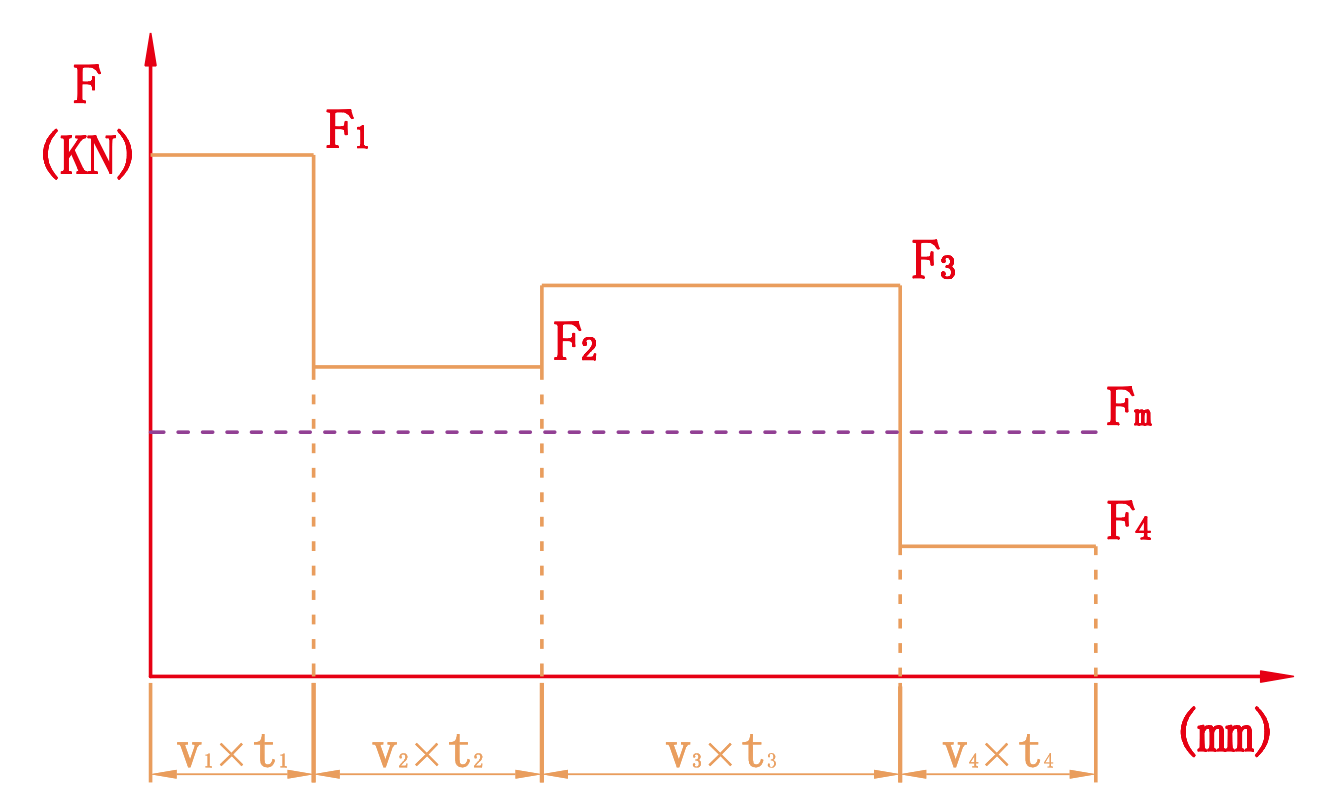

當軸向負載不斷在變動時,想要得知疲勞壽命,就必須先計算出平均軸向負載Fm才行。電動缸在一個工作循環中,在各個不同工作區間的力、速度和實踐,其分析如下:

電動缸平均軸向負載計算公式如下:

伺服電動缸系列缸體部分     外型尺寸缸徑絲杠導程建議最大推力(KN)最大速度(mm/s)最大行程
DJD40方形:44*44  圓形:可定制3220.4100200
2.50.4125300
DJD60方形:61*61  圓形:可定制50552501050
1045001050
160.58001050
200.510001050
DJD80方形:80*80  圓形:可定制655102501500
10155001500
25512501500
DJD94方形:94*94  圓形:可定制805122081800
10254161800
2088321800
DJD110方形:109*109  圓形:可定制1005152081800
10304161800
20108321800
DJD132方形:132*132  圓形:可定制12510503332000
20606662000
DJD168 圓形:Φ16812010652502500
20855002500
DJD220 圓形:Φ240220101002503000
203605003000
說明:上述數據為理論計算,實際設計根據工況要求,涉及使用環境,頻率等,詳情咨詢我司技術工程師!
如何涉及超長壽命和負載要求的電動缸,推薦使用行星滾柱絲杠副,詳情也請咨詢我司技術工程師
系列型號D
導程
行程
類型
電缸安裝方式
負載安裝方式
電機品牌
電機功率
限位開關
其他



1
30
BC:直連
F:無法蘭
A:外螺紋
TD:臺達
100W:1
不標:無
AR:防傳
DJD40D:加導桿
2
50
BR-折疊
FA:前法蘭
B:內螺紋
PS:松下
200W:2
C1:1個
PF:預緊
DJD60

4
100


CA:單片尾鉸
Q:球頭關節
MT:三菱
750W:7
C3:3個
SU:防腐
DJD80

10
200


TC:側面耳軸
I:I型接頭
SM:西門子
1.5KW:15


HT:高溫
DJD94

16
250


LB:側面法蘭
F:法蘭
FT:富士
2.0KW:20


EP:防爆
DJD110

20
300




R:銷孔端
HC:禾川
3.0KW:30


i:速比
DJD132

25
400






LS:雷塞
4.0KW:40



DJD168

32
500






RD:日鼎
5.0KW:50



DJD220



1000






AF:埃斯頓
10KW:100








1500








15KW:150



DJD132系列伺服電動缸選型參數

伺服電動缸選型參數表
規格系列型號DJD132
絲杠導程1020
電缸推力范圍(KN)0~50
電缸可選擇行程0~1500
指標輸入類型直連、折疊
減速比1:1
絲杠額定動載荷(KN)67.171.4
電機額定功率(KW)34.55.57.534.55.57.5
電機額定轉矩(N.m)19.128.6535.0147.7419.128.6535.0147.74
電機額定轉速15001500
輸出指標電動缸額定推力(KN)10.7953216.1929819.78765226.9826485.397668.096499.89382613.491324
電動缸額定速度(mm/s)250250250250500500500500
建議最大負載:(KN)5060










說明:1、如需要加減速比,上述輸出參數直接換算速比倍數;
 2、DJD132 電動缸具體使用煩請與我司工程師溝通。

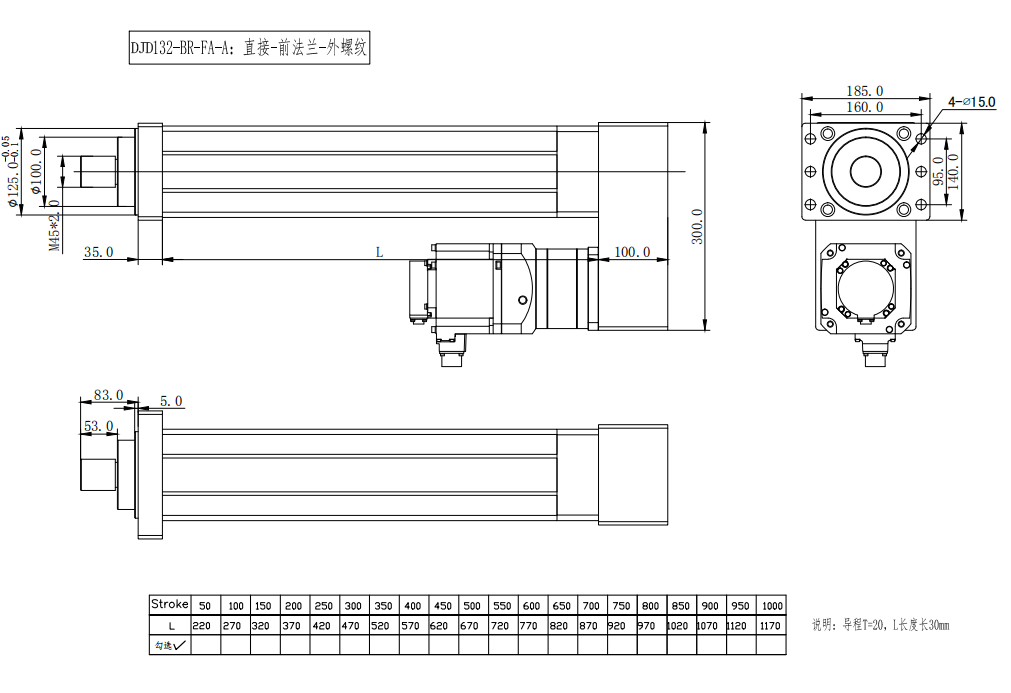

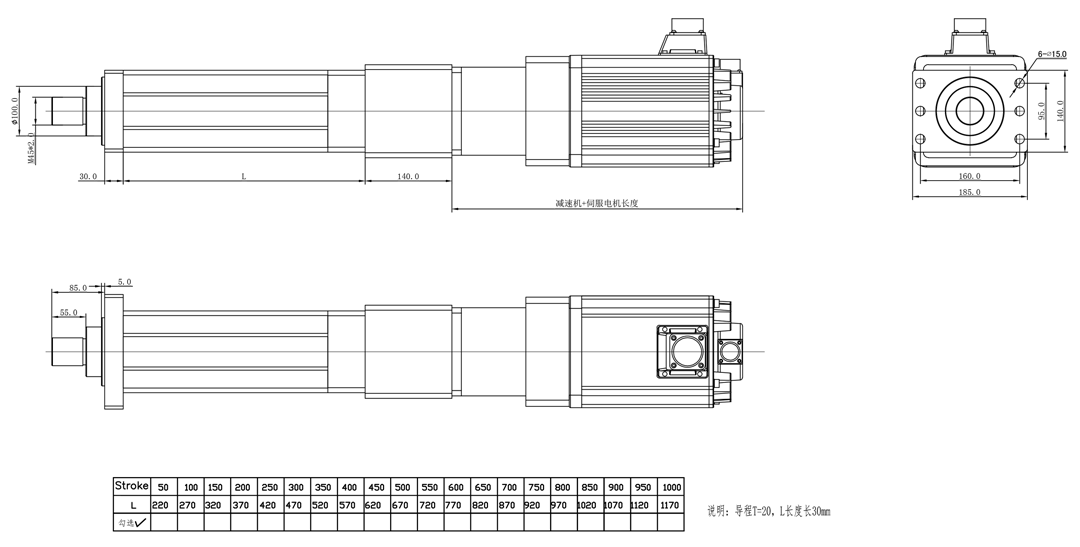

DJD132-BC-FA-A:直接-前法蘭-外螺紋

DDA132-BC-FA-A:直接-前法蘭-外螺紋

DJD132-BR-FA-A:直接-前法蘭-外螺紋

222

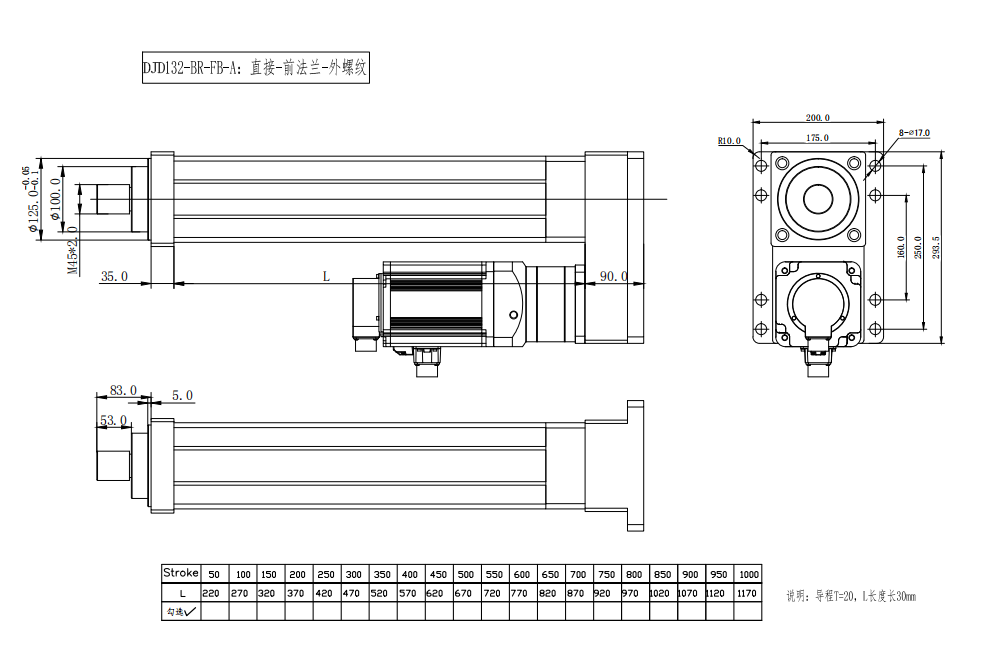

DJD132-BR-FB-A:直接-前法蘭-外螺紋

ed3a30ad5d904cd
